基于esp32实现以太网连接

ESP32 以太网

以太网

先参考别人优秀的文章：以太网基础知识

以太网帧结构

1
2
3
4
-----------------------------------------------------------------------------------------
Destiniation MAC Address | Source MAC Address | EtherType |      Data      | CRC Checksum
-----------------------------------------------------------------------------------------
          6 Byte                6 Byte            2 Byte    46 ~ 1500 Byte     4 Byte
  • Destiniation MAC Address：目标MAC地址，即接收方的AMC地址
  • Source MAC Address：源MAC地址，即发送方的MAC地址
  • EtherType：以太网类型，表示帧中数据的协议类型
  • Data：数据部分，表示携带上层协议的数据
  • CRC Checksum：帧校验序列，用于错误检测的CRC校验值

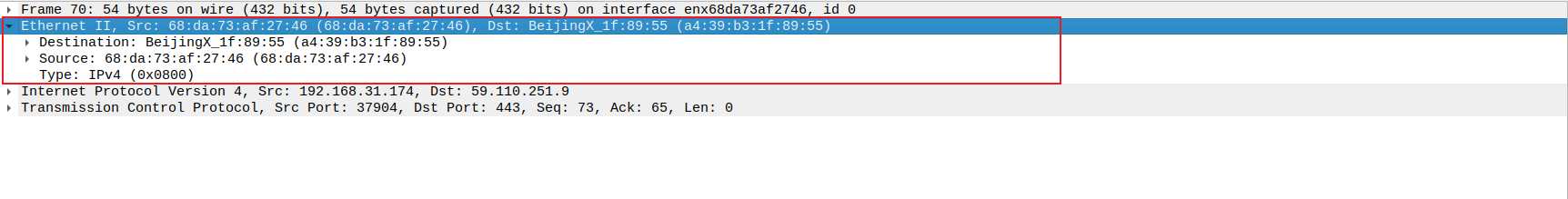

抓包分析

image-20250106163200787

ESP32 以太网

接线图

ESP32管脚定义（部分）：

名称 序号 类型 功能 RMII
IO25 10 I/O EMAC_RXD0 RX0
IO26 11 I/O EMAC_RXD1 RX1
IO27 12 I/O EMAC_RX_DV CRS_DV
IO14 13 I/O EMAC_TXD2
IO12 14 I/O EMAC_TXD3
IO13 16 I/O EMAC_RX_ER
IO15 23 I/O EMAC_RXD3
IO0 25 I/O EMAC_TX_CLK
IO4 26 I/O EMAC_TX_ER
IO16 27 I/O EMAC_CLK_OUT
IO17 28 I/O EMAC_CLK_OUT_180
IO5 29 I/O MAC_RX_CLK
IO19 31 I/O EMAC_TXD0 TX0
IO21 33 I/O EMAC_TX_EN TX_EN
TXD0 35 I/O EMAC_RXD2
IO22 36 I/O EMAC_TXD1 TX1

·
