NIZ X87 T系列 三模键盘

说明书

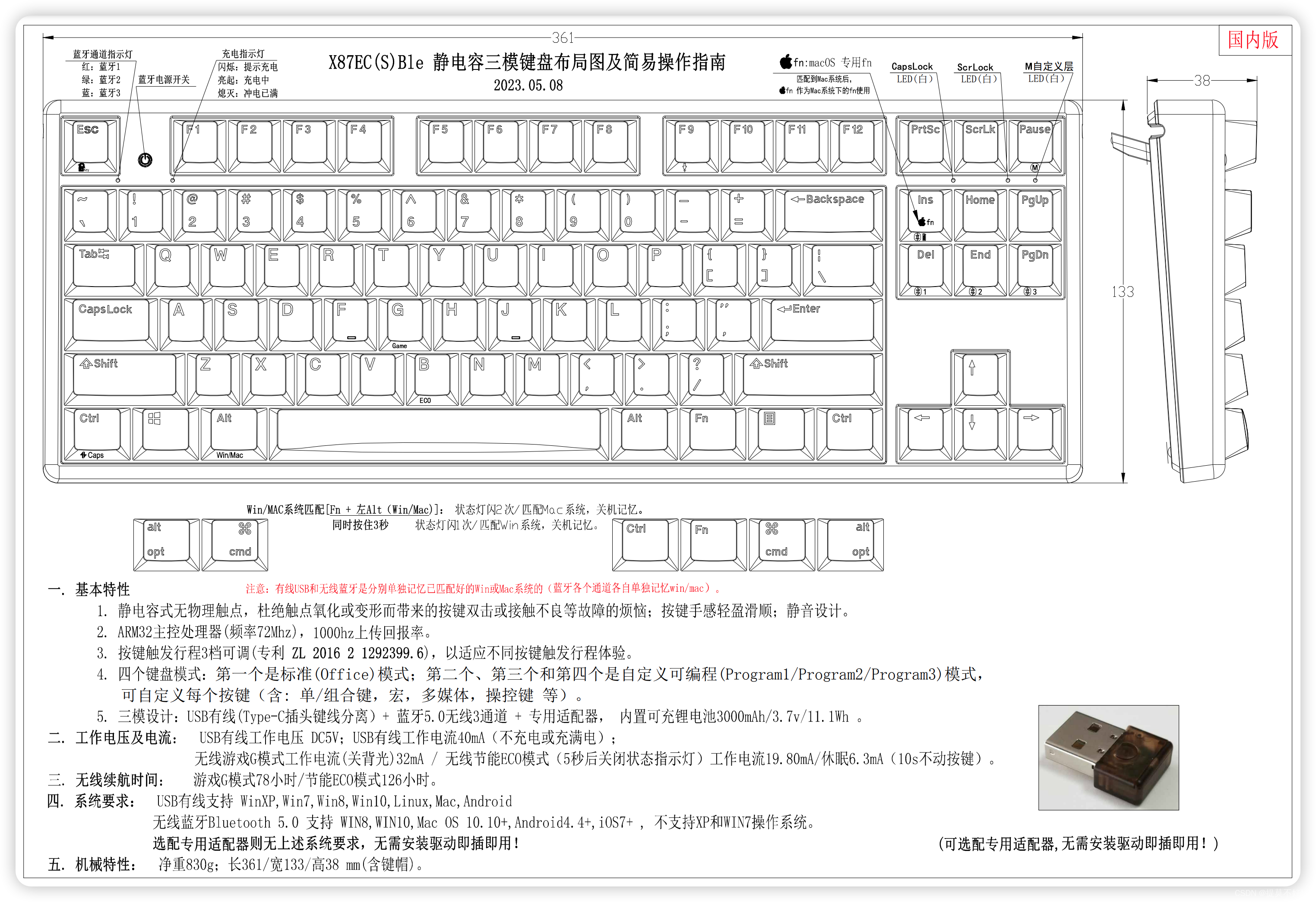

图一：

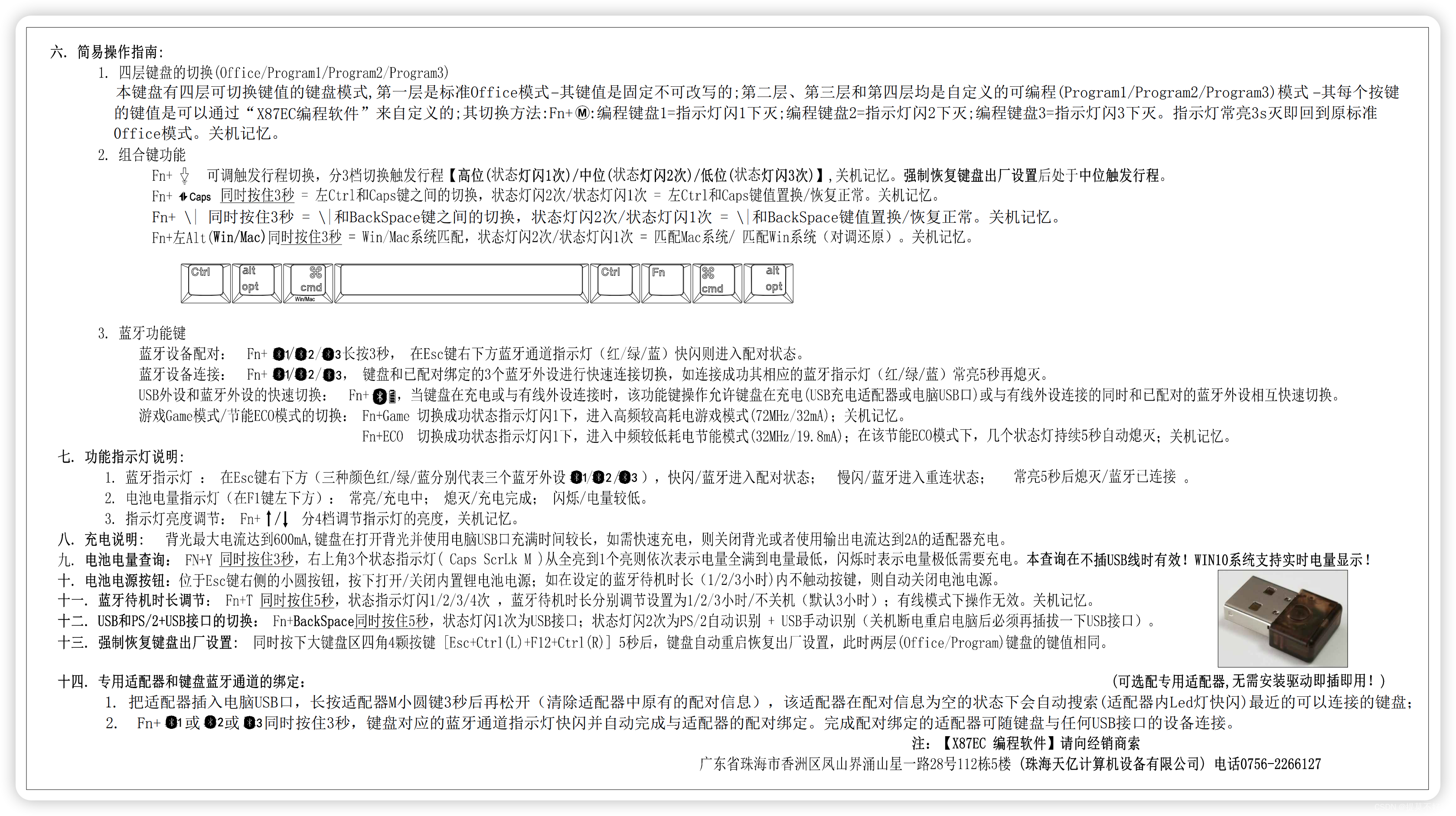

图二：

电源开关

ESC按键右边的 小圆点按键

系统模式切换

组合键：Fn + 左Alt，可以进行系统模式切换。

蓝牙连接

插入USB适配器到电脑，打开键盘电源，长按组合键3秒：

• Fn + Del (按键上有蓝牙LOG1)，ESC按键下边第一个灯变成 红色，并持续快闪，说明进入配对状态。
• Fn + End (按键上有蓝牙LOG2)，ESC按键下边第一个灯变成 绿色，并持续快闪，说明进入配对状态。
• Fn + PgDn (按键上有蓝牙LOG3)，ESC按键下边第一个灯变成 蓝色，并持续快闪，说明进入配对状态。

电量查询

在仅支持蓝牙连接的情况下查询剩余电量，按下组合键：Fn + T。右上角指示灯闪烁，3个灯亮说明满电。

恢复出厂设置

组合键：ESC + 左Ctrl + F12 + 右Ctrl

定义键盘

主控：ESP32-S3

供电：锂电池 & type-c

轴体：腹灵灰雪静音轴 + 大键平衡杆

配列：x87

定位板：

外壳：fusion 360 3D设计上壳和下壳。

电路板：嘉立创打样

制作步骤

1. 配列定制

   keyboard-layout-editor 定义键盘配列，复制配列信息到 Plate & Case Builder 生成定位板 DXF 文件，可以导入 fusion 360。

2. 电路板制作

   使用 嘉立创 在线版或离线版 设计电路原理图，接着原理图转PCB完成连线。

   在 嘉立创商城 下单制作PCB

3. 外壳制作

4. 组装试用

参考链接：

ESP32-S3客制化键盘

ESP-KeyBoard 嘉立创
