当我在大学时，开通了无线校园网，只要在学校范围内，使用手机连接SSID为“HUSE-Student”，然后就会弹出一个Web页面，接着我输入账号和密码，点击登录后，就可以愉快的网上冲浪了。但是我在家里连接路由器时，并没有弹出来Web页面，这是为什么呢？以下就是关于这方面的调研。

概述

在校园、机场、酒店、银行、咖啡店、肯德基、麦当劳等场所连接 WiFi 时，你发现不用输入WiFi 的密码，而是弹出一个网页。有的需要你输入手机号并点击获取验证码，并将通过短信获取的验证码输入，你就可以正常上网了。有的需要你输入正确的账号和密码并点击登录，然后你也可以上网。

那么问题来了，为什么我在家里连接 WiFi 时，并没有弹出所谓的网页呢？经过我在浏览器的疯狂搜索和浏览，原来使用一种叫做 “Captive Portal” 的技术实现。

captive portal

captive portal（中文称之为 强制门户）是一种通过 Web 浏览器访问的网页，在授予新连接的 Wi-Fi 或有线网络用户更广泛的网络资源访问权限之前，会向他们显示该网页。强制门户通常用于显示着陆页或登录页面，该页面可能要求身份验证、付款、接受最终用户许可协议可接受使用政策、完成调查或提供主机和用户都同意遵守的其他有效凭证。强制门户广泛用于各种移动和步行宽带服务，包括有线和商业提供的 Wi-Fi 和家庭热点。强制门户还可用于提供对企业或住宅有线网络的访问，例如公寓、酒店房间和商务中心。

实现原理

自动弹出Captive Portal认证页面实现原理：终端（手机、平板、电脑等设备）连接到WiFi后（一般该WiFi加密方式为OPEN），主动发出HTTP的探测请求报文，检测目的地址是否可达，以及回应的内容是否符合预期，以此来判断接入的网络是否需要进行Captive Portal认证。终端探测的目标URL一般是固定的网址，各终端或APP应用存在差异。如果目标URL不可达或回应内容不符合预期，那么终端会调用浏览器再次发出HTTP请求，路由器拦截到此请求进行重定向，实现自动弹出Captive Portal认证页面的功能。

某些终端无法自动弹出页面的原因：

终端不会主动发出探测请求报文。
终端可以发出一次探测请求报文，但是由于某些安装的APP影响导致终端无法调用浏览器再次发出请求，无法自动弹出页面。
大部分安卓手机，自动弹portal功能，依赖用户手动点击ssid界面进行触发。

不同平台对应的测试固定网址如下：

Platform	Test URL	Expected response
Apple (MacOS/IOS Family)	http://captive.apple.com/hotspot-detect.html	“Success” (plain text)
Google (Android/ChromeOS)	http://connectivitycheck.gstatic.com/generate_204	HTTP status code 204 with an empty body
Windows	http://www.msftconnecttest.com/connecttest.txt	“Microsoft Connect Test” (plain text)
NetworkManager (GNOME)	http://nmcheck.gnome.org/check_network_status.txt	“NetworkManager is online” (plain text)
NetworkManager (KDE Plasma)	http://networkcheck.kde.org/	“OK” (plain text)

实现方式

captive portal的实现方式：

DNS拦截：将所有 DNS 请求指向自己的 portal 地址
HTTP重定向：直接劫持 HTTP/HTTPS 流量，响应自己的页面

注意：仅网关实现了Captive Portal还不够，还不能自动弹出认证页面。需要操作系统支持才能实现在网络连接后主动弹出认证页面的功能。

抓包

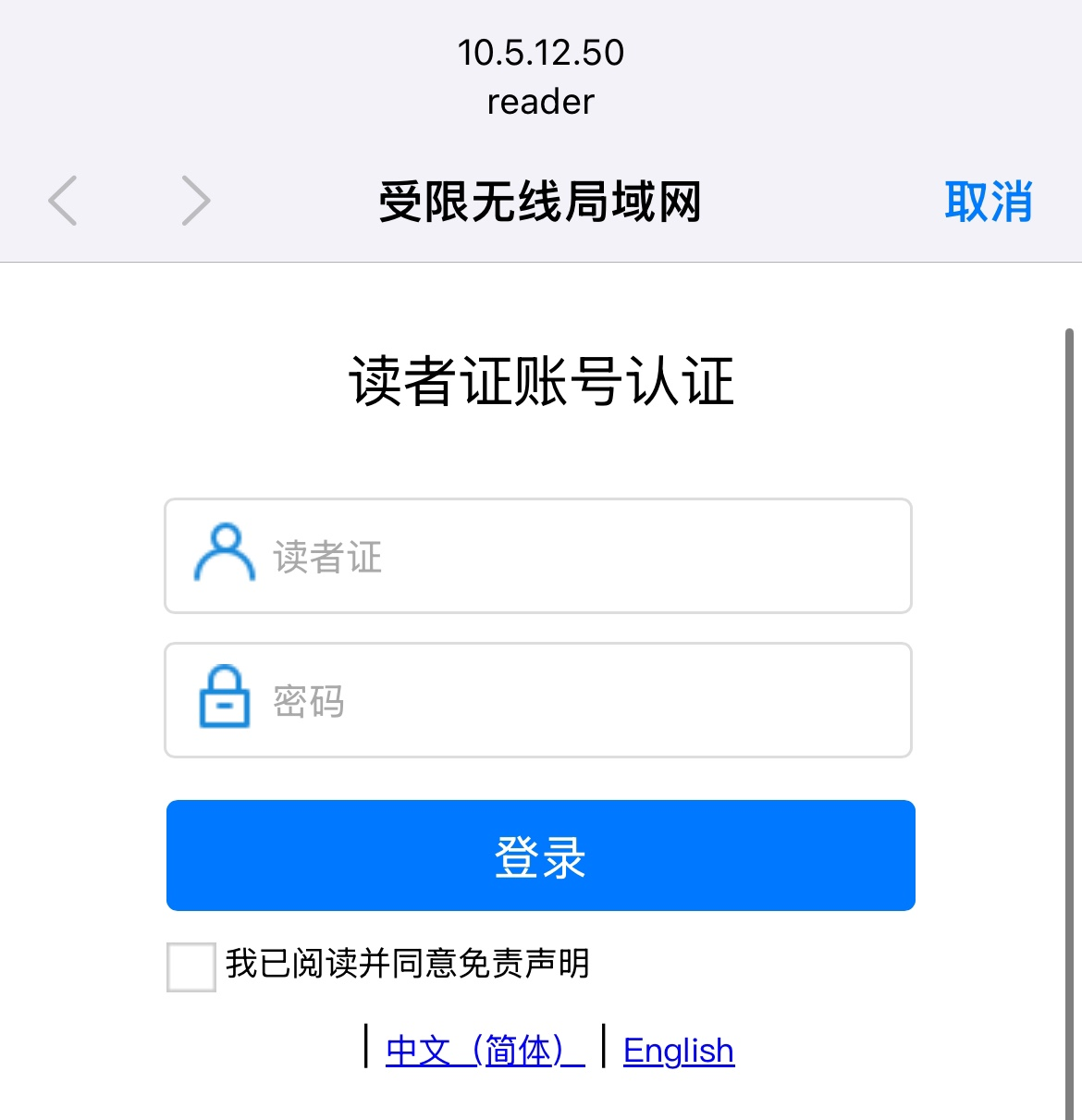

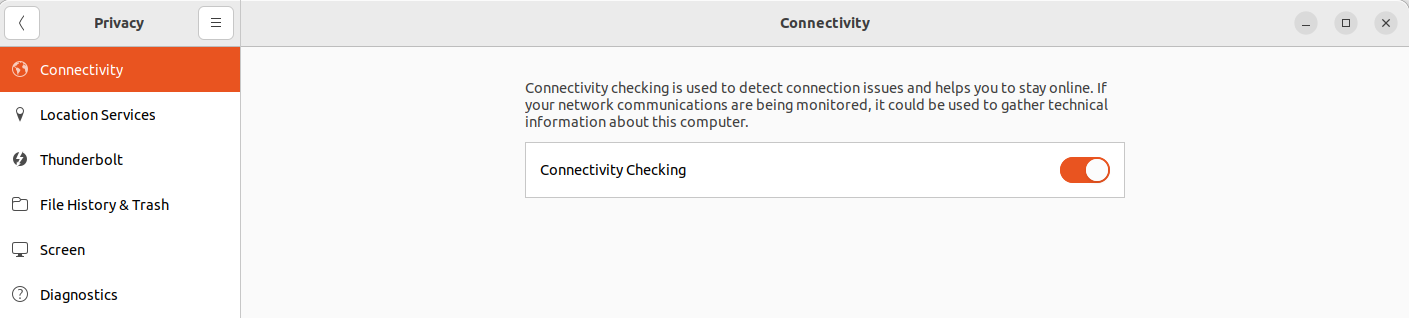

今天（2024-11-17）上午我连接上了图书馆的WiFi（ssid=reader），在Ubuntu系统消息中心上弹出了Web认证消息，点击后就可以跳转到网页。此时我的WifI图标还是带问号，但我输入正确的账号和密码，就成功跳转到图书馆的官网主页，同时WiFI图标的问号消失。

我使用 wireshark 把这个过程的数据包都抓下来了。当我点击 reader WiFi网络时，此时我其实已经连接上了 reader WiFi网络，我的IP地址是 10.5.243.105，只是无法接入互联网。在wireshark 中出现了很多 mDNS 数据包，按照正常的步骤，Ubuntu 应该会尝试去访问固定的URL，那么首先要进行DNS解析，所有先把 DNS 数据包过滤出来。

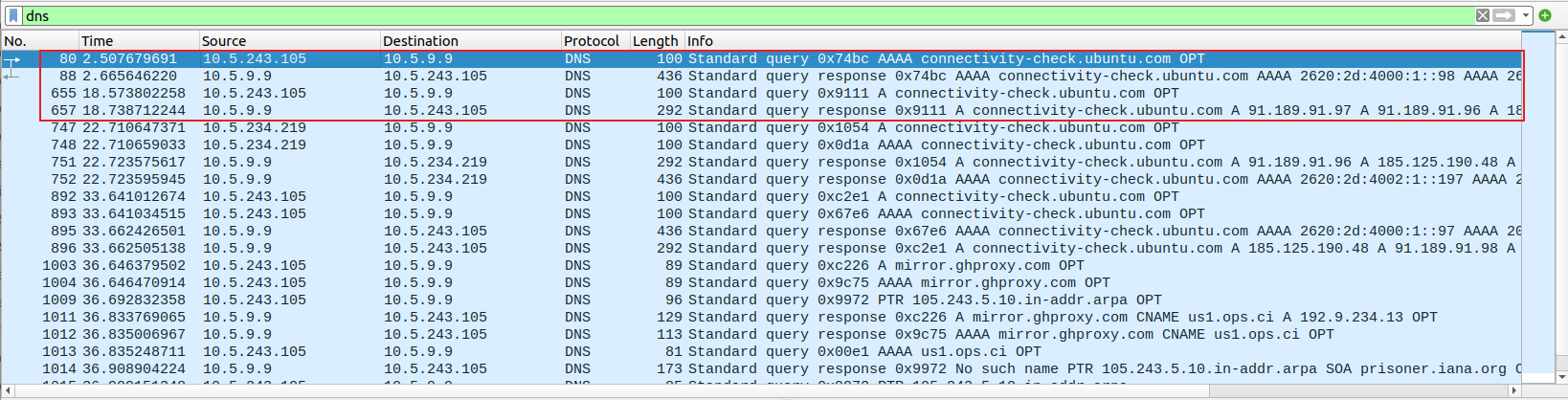

Ubuntu 会发出 DNS 数据包，这个数据包的作用是：请求本地网关帮我解析域名 connectivity-check.ubuntu.com ，如果本地网关（网络IP是 10.5.9.9）也不知道，接着报数据包转发给上一级 DNS 服务器。可是从抓包结果来看，本地网络显然是知道该域名对应的IP地址的。

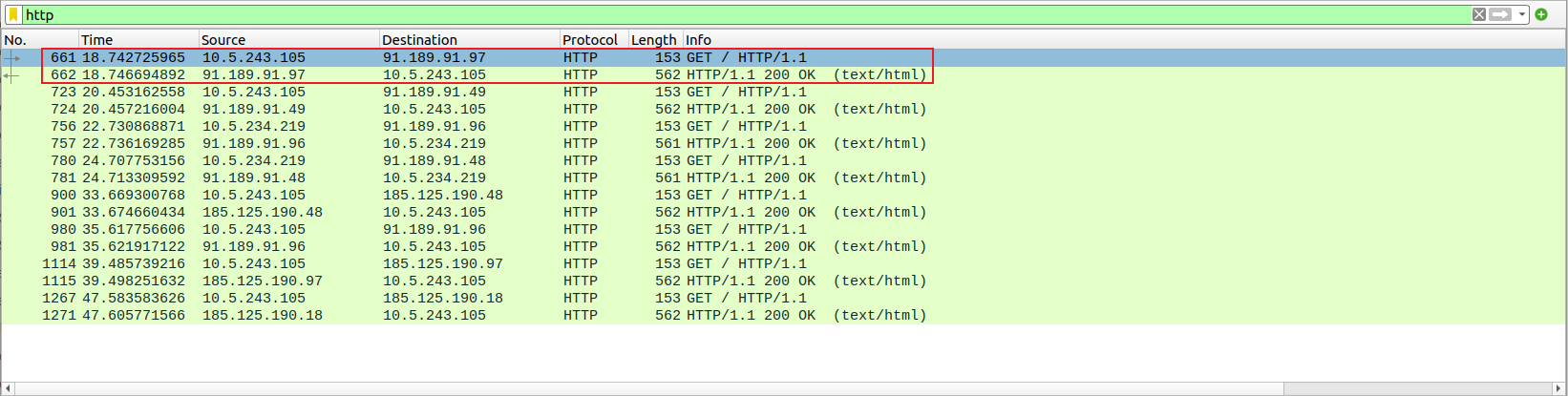

Ubuntu 拿到了域名 connectivity-check.ubuntu.com 的IP地址，接着就会发出 HTTP 请求，URL是 http:connectivity-check.ubuntu.com:80 ，所有我在 wireshark 中把 HTTP 数据包过滤出来。

HTTP 请求成功了，看一下 HTTP 应答的内容是什么？这时候有意思的地方来了，HTTP 应答报文为如下部分：

Frame 662: 562 bytes on wire (4496 bits), 562 bytes captured (4496 bits) on interface wlp1s0, id 0
Ethernet II, Src: HuaweiTe_28:33:a0 (e8:ea:4d:28:33:a0), Dst: 60:e9:aa:d3:81:93 (60:e9:aa:d3:81:93)
Internet Protocol Version 4, Src: 91.189.91.97, Dst: 10.5.243.105
Transmission Control Protocol, Src Port: 80, Dst Port: 42282, Seq: 1, Ack: 88, Len: 508
Hypertext Transfer Protocol
    HTTP/1.1 200 OK\r\n
    Content-Type: text/html\r\n
    Content-Length: 443\r\n
    \r\n
    [HTTP response 1/1]
    [Time since request: 0.003968927 seconds]
    [Request in frame: 661]
    [Request URI: http://connectivity-check.ubuntu.com/]
    File Data: 443 bytes
Line-based text data: text/html (9 lines)
    <HTML>\r\n
    <HEAD>\r\n
    <TITLE> Web Authentication Redirect</TITLE>\r\n
    <META http-equiv="Cache-control" content="no-cache">\r\n
    <META http-equiv="Pragma" content="no-cache">\r\n
    <META http-equiv="Expires" content="-1">\r\n
    <META http-equiv="refresh" content="1; URL=http://10.5.12.50:8445/portal?wac%2Dmac=f4fbb823682f&redirect%2Durl=http%3A%2F%2Fconnectivity%2Dcheck%2Eubuntu%2Ecom&ssid=reader&uaddress=10%2E5%2E243%2E105&umac=60e9aad38193">\r\n
    </HEAD>\r\n
    </HTML>\r\n
