ESP32-C3-DevKitM-1 Schematic
原理图
先看一下开发板的缩略图：

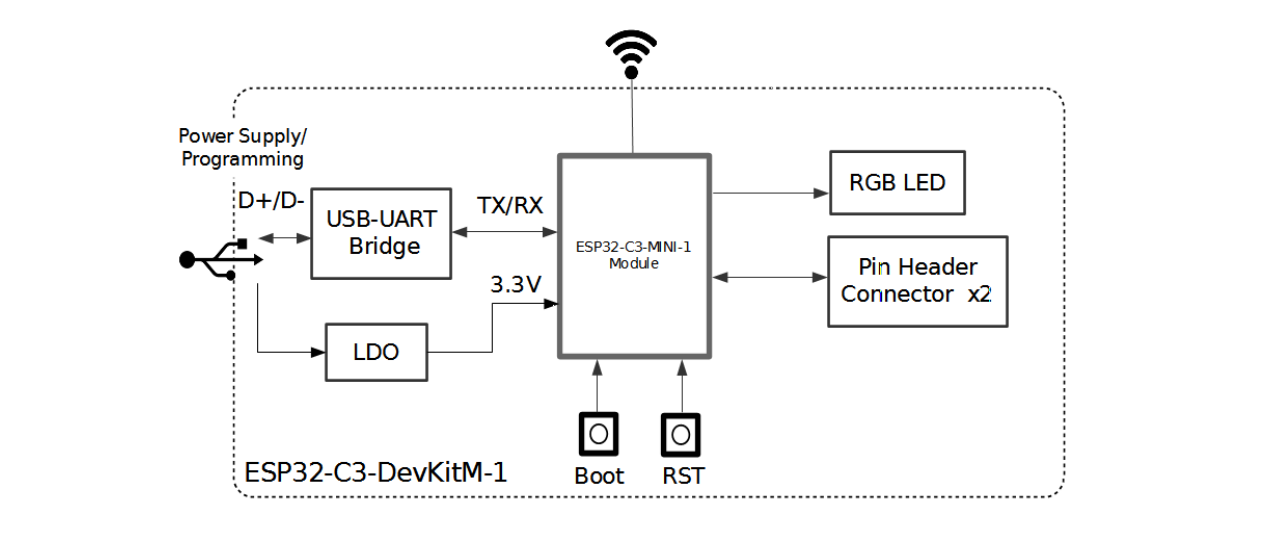

缩略图只列举了功能模块部分，并没有体现电路部分。但是还是可以通过上图知道该开发板提供的功能：
- Micro MiNi-USB：支持供电（3.3V）和传输数据（通过USB-UART Bridge实现）
- Boot：按键
- RST：按键
- Pin Header Connector：提供两列排针，将芯片的GPIO口外接出来
- RGB LED：提供一个LED灯
- WiFi：支持WiFi功能
- BT：支持蓝牙功能
按键电路图
接下来看一下Boot和RST按键的电路图：

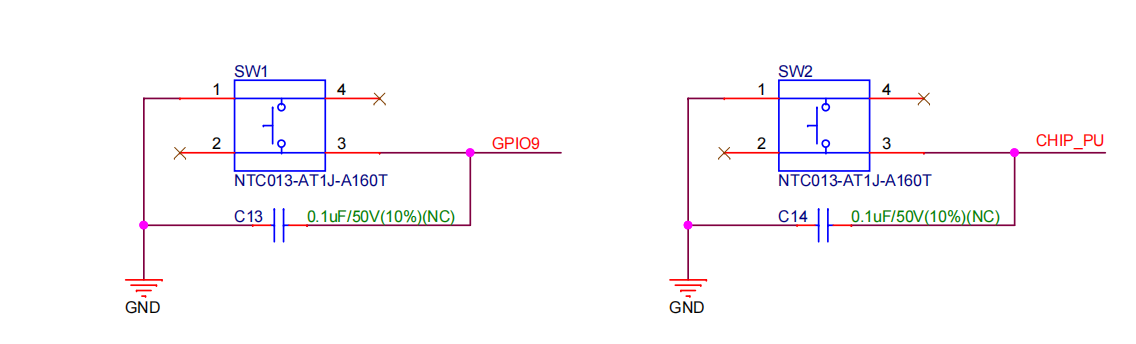

SW1按键（即Boot按键），当SW1被按下时，电路被导通，GPIO9从高电平到低电平变化；反之，当SW1被松开时，电路被断开，GPIO9从低电平到高电平变化；

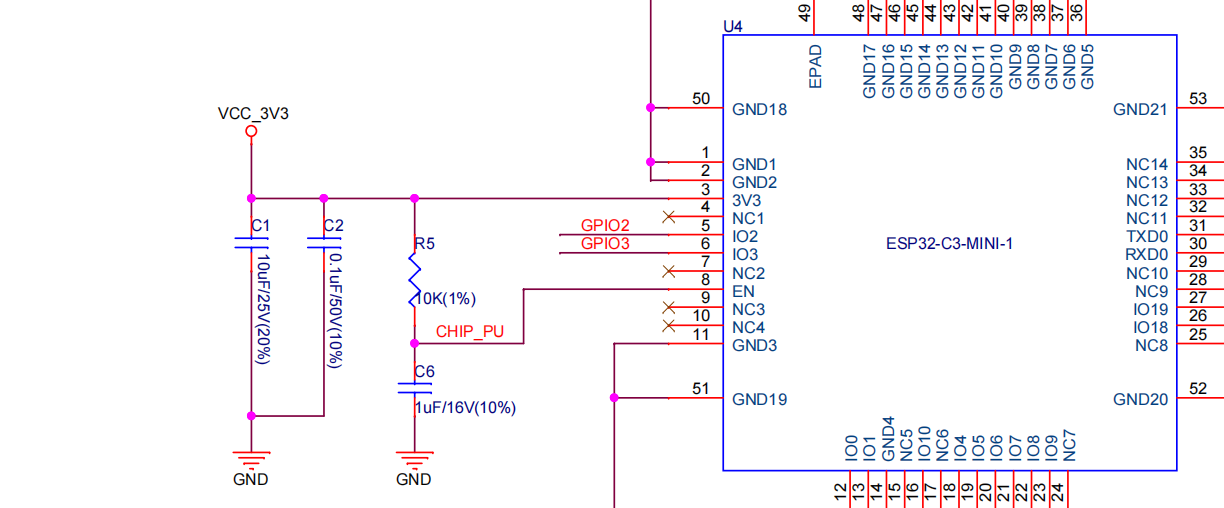

SW2按键（即RST按键），当SW2被按下时，电路被导通，CHIP_PU（即芯片的EN接口）从高电平到低电平变化，直接将开发板复位。接着查看一下CHIP_PU连接的复位电路：
LED电路图
接下来看一下LED的电路图：

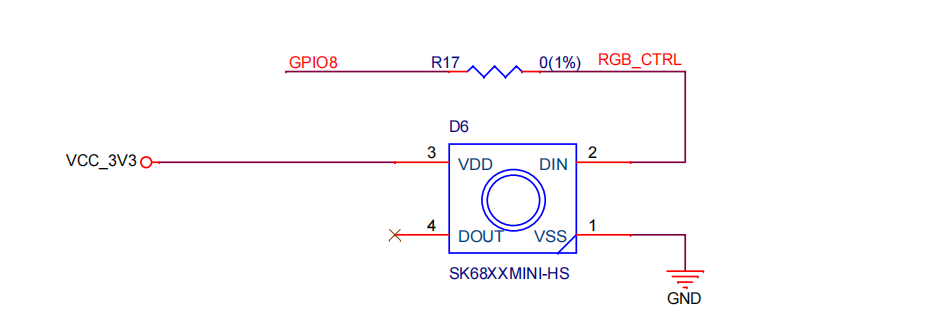

通过GPIO8来控制LED灯，开发板提供的LED支持的功能包括：开/关、调节亮度、调节RGB
GPIO汇总
ESP32-C3 芯片具有 22 个物理 GPIO 管脚（GPIO0 ~ GPIO21）。每个管脚都可用作一个通用 IO，或连接一个内部的外设信号。通过 GPIO 交换矩阵和 IO MUX，可配置外设模块的输入信号来源于任何的 IO 管脚，并且外设模块的输出信号也可连接到任意 IO 管脚。这些模块共同组成了芯片的 IO 控制。
参考来源：ESP32-C3 GPIO描述
| GPIO | 模拟功能 | 注释 |
|---|---|---|
| GPIO0 | ADC1_CH0 | RTC |
| GPIO1 | ADC1_CH1 | RTC |
| GPIO2 | ADC1_CH2 | Strapping管教；RTC |
| GPIO3 | ADC1_CH3 | RTC |
| GPIO4 | ADC1_CH4 | RTC |
| GPIO5 | ADC2_CH0 | RTC |
| GPIO6 | ||
| GPIO7 | ||
| GPIO8 | Strapping管脚 | |
| GPIO9 | Strapping管脚 | |
| GPIO10 | ||
| GPIO11 | ||
| GPIO12 | SPI0/1 | |
| GPIO13 | SPI0/1 | |
| GPIO14 | SPI0/1 | |
| GPIO15 | SPI0/1 | |
| GPIO16 | SPI0/1 | |
| GPIO17 | SPI0/1 | |
| GPIO18 | USB-JTAG | |
| GPIO19 | USB-JTAG | |
| GPIO20 | ||
| GPIO21 |
